Виды конструкторских документов
|
Любые изделия могут быть изготовлены только на основании определенных конструкторских документов.
Виды и комплектность конструкторских документов на изделия всех отраслей промышленности устанавливает ГОСТ2.102-68 «ЕСКД. Виды и комплектность конструкторских документов».
Конструкторским документам относят графические и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта.
К графическим конструкторским документам относят различные виды чертежей и схем, содержащих графическую информацию об изделии:
-чертеж детали;
-сборочный чертеж;
-чертеж общего вида;
-габаритный чертеж;
-схема и др.

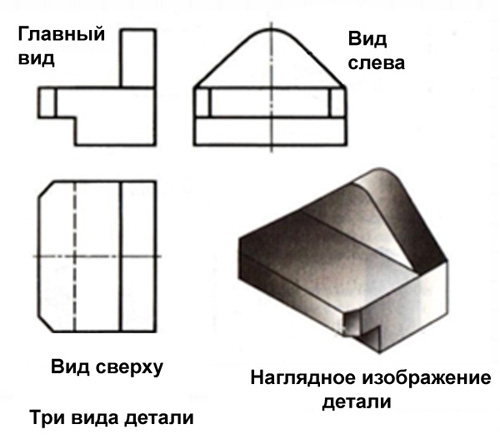

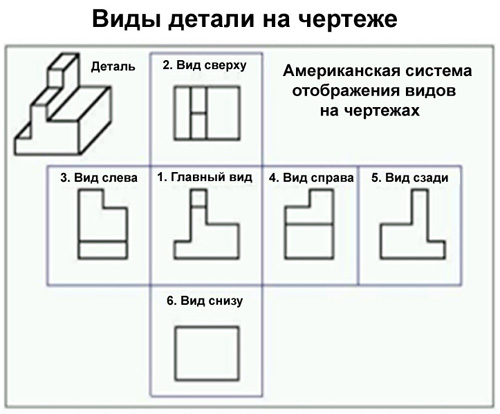

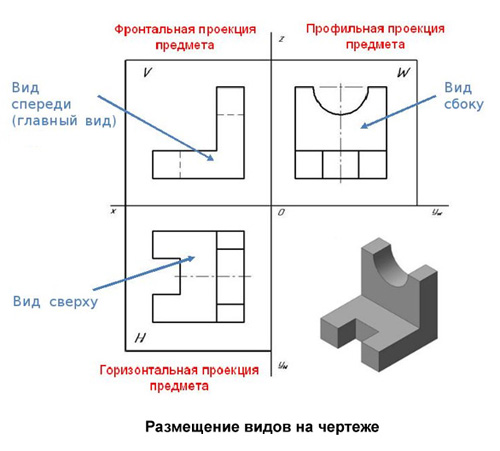

Чертеж детали – документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.
Документы, предназначенные для разового использования в производстве, допускается выполнять в виде эскизных конструкторских документов.
Эскиз – чертеж временного характера, выполненный, как правило, от руки (без применения чертежных инструментов), на любой бумаге (обычно в клетку), без соблюдения точного масштаба, но с сохранением пропорциональности элементов детали, а также в соответствии со всеми правилами и условностями, установленными стандартами.
Сборочный чертеж – документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки(изготовления) и
контроля.
Чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.
Габаритный чертеж – документ, содержащий контурное (упрощенное) изображение изделия с габаритными, установочными и присоединительными размерами.
Схема – документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи между ними.
Текстовыми конструкторскими документами являются документы, содержащие информацию об изделии в виде текстов, которые могут быть представлены в форме таблиц, перечней и т. п.:
-спецификация;
-пояснительная записка;
-технические условия;
-расчет;
-инструкция и др.
Спецификация – документ, определяющий состав сборочной единицы, комплекса или комплекта.
Пояснительная записка – документ, содержащий описание устройства и принципа действия разрабатываемого изделия, а также обоснование принятых при его разработке технических и технико-экономических решений.
Технические условия – документ, содержащий требования (совокупность всех показателей, норм, правил и положений) к изделию, его изготовлению, контролю, приемке и поставке, которые нецелесообразно указывать в других конструкторских документах.
Расчет – документ, содержащий расчеты параметров и величин.
Инструкция – документ, содержащий указания и правила, используемые при изготовлении изделия (сборке, регулировке, контроле, приемке и т. п.).
Документы в зависимости от стадии разработки подразделяются:
- на проектные (техническое предложение, эскизный проект, технический проект);
- на рабочие (рабочая документация).
Проектная конструкторская документация является основой для разработки рабочей конструкторской документации. Так, входящие в технический проект чертежи общих видов содержат исходные данные для выполнения рабочей документации – спецификаций, сборочных чертежей, чертежей деталей и пр.
При определении комплектности конструкторских документов на изделия различают:
- основной конструкторский документ;
- основной комплект конструкторских документов(объединяет конструкторские документы, относящиеся ко всему изделию);
- полный комплект конструкторских документов(состоит из основного комплекта конструкторских документов на изделие и основных комплектов конструкторских документов на его составные части).
Основной конструкторский документ изделия в отдельности или в совокупности с другими записанными в нем конструкторскими документами полностью и однозначно определяет данное изделие и его состав.
За основные конструкторские документы принимают:
-для деталей – чертеж детали;
-для сборочных единиц, комплексов и комплектов – спецификацию.
|
 |
