Пайка

Пайка — технологическая операция, применяемая для получения неразъёмного соединения деталей из различных материалов путём введения между этими деталями расплавленного материала (припоя), имеющего более низкую температуру плавления, чем материал (материалы) соединяемых деталей. Спаиваемые элементы деталей, а также припой и флюс вводятся в соприкосновение и подвергаются нагреву с температурой выше температуры плавления припоя, но ниже температуры плавления спаиваемых деталей. В результате, припой переходит в жидкое состояние и смачивает поверхности деталей. После этого нагрев прекращается, и припой переходит в твёрдую фазу, образуя соединение. Прочность соединения во многом зависит от зазора между соединяемыми деталями (от 0,03 до 2 мм), чистоты поверхности и равномерности нагрева элементов. Для удаления оксидной плёнки и защиты от влияния атмосферы применяют флюсы.

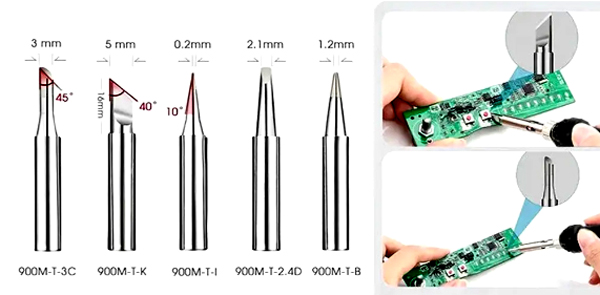

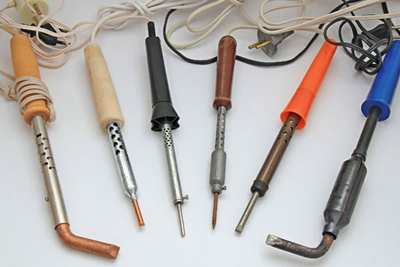

	Паяльники разной мощности и конструкции TEXT

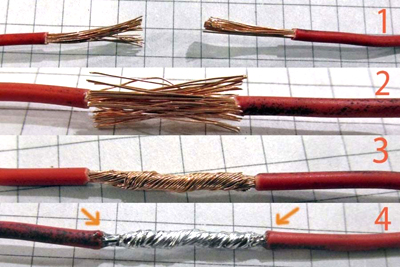

	Пайка проводов TXT

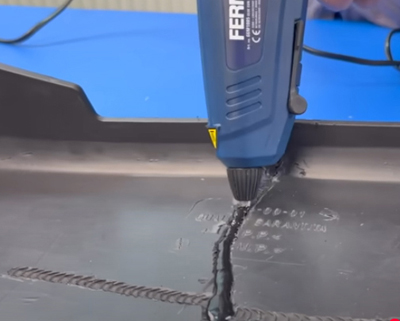

	Пайка пластмассы 1 TXT

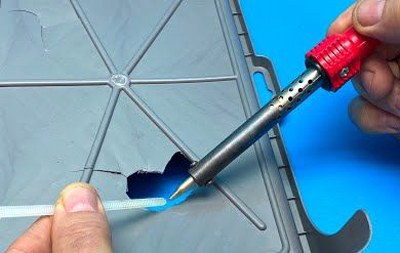

	Пайка пластмассы 2 TXT

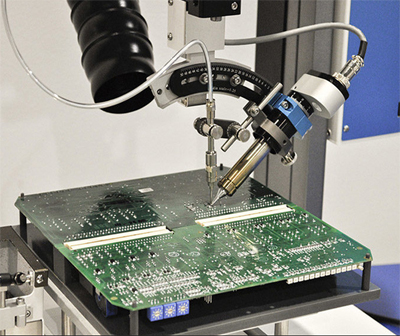

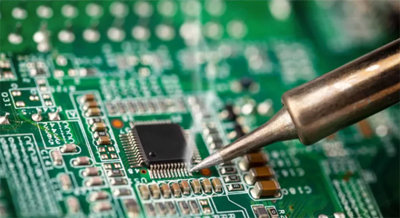

	Пайка ручная TXT
	Пайка ручная TXT

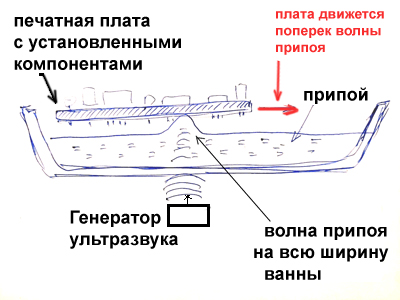

	Пайка волной припоя Пайка волной припоя — автоматизированный процесс, используемый для пайки компонентов сквозных отверстий на печатных платах (ПП). Процесс включает в себя прохождение ПП над волнами расплавленного припоя, где паяные соединения формируются, когда плата контактирует с жидким металлом. Этот метод особенно эффективен для односторонних плат и идеально подходит для крупносерийного производства. Машина для пайки волной припоя настроена для начала процесса пайки. Основные компоненты машины включают: Припой: В ванне для пайки находится расплавленный припой при контролируемой температуре (около 250°C). Расплавленный припой прокачивается через сопло, создавая волны расплавленного припоя. Генерация волны: Волны припоя генертруются ультразвуковым генератором и тщательно контролируются, чтобы обеспечить равномерное покрытие выводов компонентов. Высота и интенсивность волны могут быть отрегулированы в соответствии с конкретными потребностями.

Технология пайки оловянно-свинцовым припоем

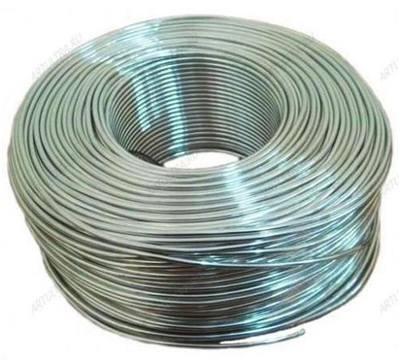

Припій оловяно-свинцевий ПОС-61, O 3.0-8.0 мм

Припій ПОС-61 застосовується для лудження і пайки електро- і радіоапаратури, друкованих схем, точних приладів з високогерметичних швами, де неприпустимий перегрів. Вибір припою роблять в залежності від металів, що сполучаються або сплавів, від способу пайки, температурних обмежень, розміру деталей необхідної механічної міцності і корозійної стійкості та ін.

Для соединения металлических деталей пайкой их необходимо облудить, соединить и нагреть, возможно, вводя в место пайки ещё припоя. Следующие простые рекомендации помогут достичь высокого качества пайки.

Хорошо поддаются пайке оловянно-свинцовыми припоями следующие металлы (в порядке ухудшения):

Драгоценные металлы (золото, серебро, палладий и т. д., а также их сплавы)
Медь
Никель, латунь, бронза

Плохо поддаются пайке оловянно-свинцовыми припоями следующие металлы (в порядке ухудшения):
Железо, сталь
Чугун
Алюминий

Детали, подлежащие пайке, следует зачистить до металла (удалить защитные покрытия, грязь, окислы). Драгоценные металлы не покрываются окислами (кроме серебра, которое может со временем чернеть).

Для пайки электронных компонентов следует использовать выпускаемый промышленностью оловянно-свинцовый припой с содержанием олова около 61 %, если не указано иное в технологической карте. Припой с таким содержанием олова обладает наименьшей температурой плавления(190°), наименьшей прочностью.

Для пайки электронных компонентов следует использовать флюсы, не вызывающие коррозию и не обладающие электропроводностью. Такие флюсы имеют надпись коррозионно-пассивен и/или не требует отмывки. Хорошо себя зарекомендовали флюсы в виде геля на канифольной основе.

Активные флюсы (с содержанием кислот и других вызывающих коррозию веществ), например хлористый цинк, используются для пайки электронных компонентов только при условии последующей промывки растворителями для полного удаления остатков флюса. В бытовых условиях такой вариант практически нереализуем.

На зачищенное место пайки наносится тонкий слой флюса. Затем место пайки приводится в соприкосновение с расплавленным припоем (например, касанием облуженного горячего паяльника или погружением в расплавленный припой). Если все сделано правильно, то деталь в месте контакта с припоем смачивается им. После охлаждения слой застывшего припоя должен быть блестящим, ровным, без не смоченных островков.

Залуженные детали фиксируются в необходимом положении и прогреваются паяльником. При необходимости в место нагрева вводится дополнительное количество припоя (капля на паяльнике или касание нагретых деталей припойной проволокой). В изделиях высокой надёжности, как правило, залуженные провода перед пайкой ещё и скручиваются («должно держаться без припоя»). Спаиваемые поверхности должны быть неподвижны до полного отвердения припоя. Даже небольшое движение деталей друг относительно друга в момент кристаллизации припоя может очень существенно снизить прочность соединения. При необходимости флюс удаляется растворителем.
